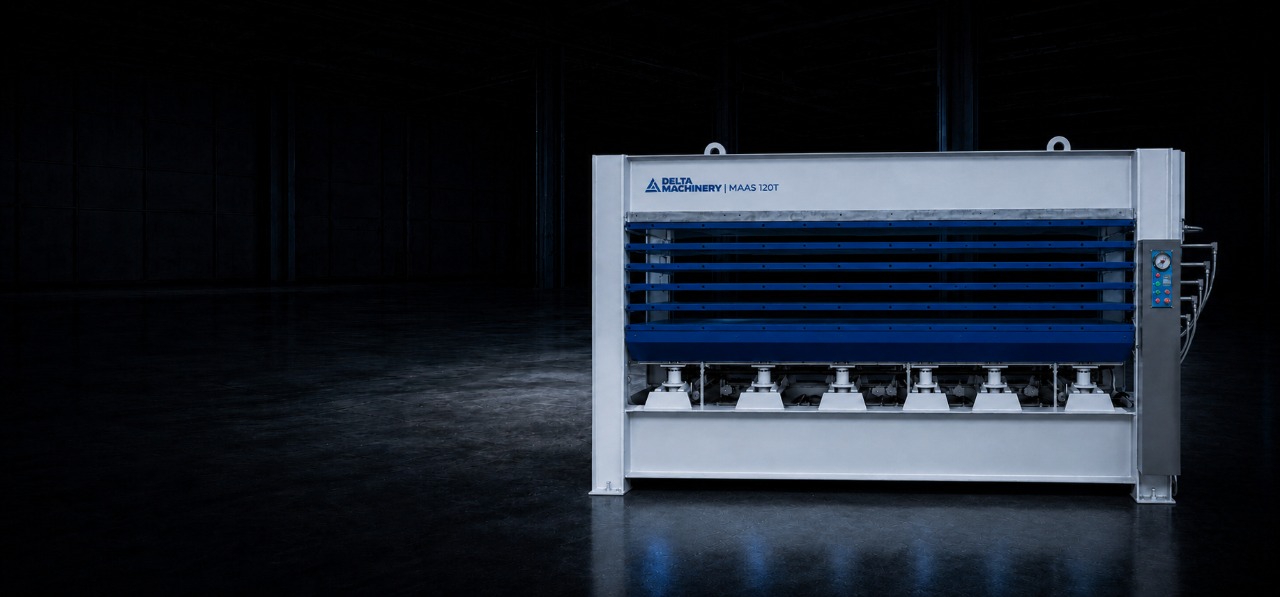

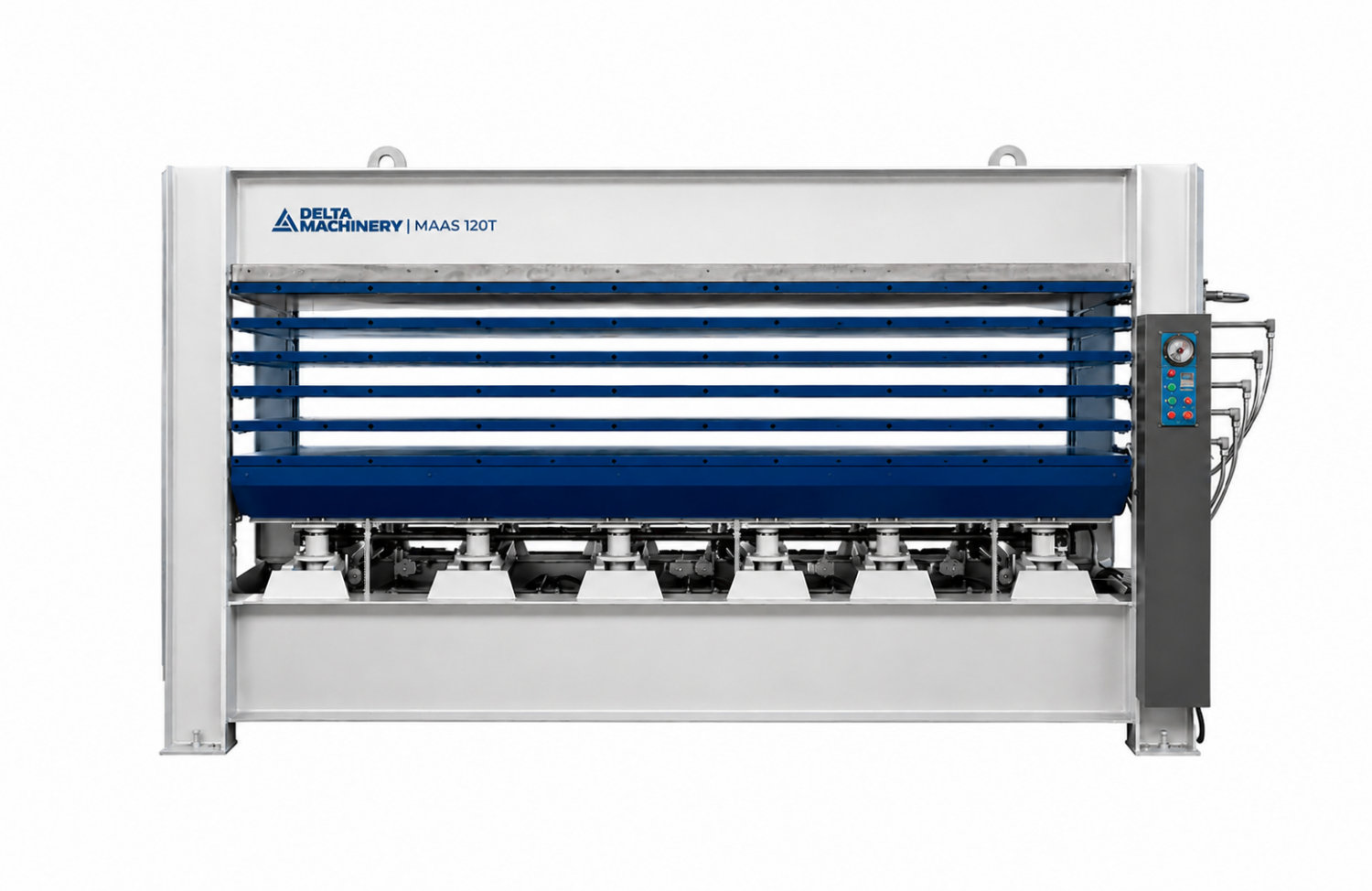

Гидравлический горячий пресс DELTAMACHINERY MAAS 120T‑3 (пятипролетный)
3 845 000 ₽
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Горячий пресс пятипролетный (с подвижной нижней плитой, с электрическим нагревателем для масла) предназначен для двухстороннего облицовывания ровных поверхностей ДСП, МДФ, ДВП, фанеры, столярной плиты, щитов из массива древесины при помощи различных клеевых материалов различными облицовочными материалами: натуральный шпон ценных по-род древесины, пленка ПВХ, пластик при максимальной рабочей темпера-туре 120 °С.
ПРИМЕНЕНИЕ
– Применяется на крупных предприятиях по производству дверей и мебели, дверей, прочих плоских столярных изделий.
– Принцип нагрева – термомасло, которое нагревается до рабочей темпера-туры в электрическом бойлере и циркулирует по плитам с помощью гидро-насоса.
– Плиты пресса с контуром для циркуляции жидкости имеют установленную тепловую изоляцию для удержания температуры внутри плит.
– Управление всеми функциями пресса происходит с главной панели.
– Конструкция пресса изготовлена из сваренных балок, что обеспечивает большую надежность и прочность пресса.
Конструкция пресса выполнена из жестких стальных балок, сваренных по специальным высокоточным шаблонам. Подвижные и неподвижные плиты, а также базовые поверхности, обработаны на тяжелых фрезерных станках с ЧПУ. Двойная система зубчатых реек, соединенных между собой торсионной тягой, гарантирует параллельность столов во время подъема и опускания подвижного стола пресса. Между конструкций пресса и нагреваемым столом помещается термоизоляционный материал.
Гидродинамическое оборудование состоит из гидродинамической станции с насосом, погруженным в масло.
Гидроцилиндры и штоки поршней изготавливаются из бесшовных труб. Сварные конструкции выполнены роботизированными сварочными стан-ками. Механическая обработка выполнены на станках с ЧПУ. Штоки цилиндров отполированы и хромированы гальваническим покрытием повышенной толщины.
ПРАВИЛА РАЗМЕЩЕНИЯ ЗАГОТОВКИ НА РАБОЧЕМ СТОЛЕ
1. Станок должен располагаться на горизонтальной и жесткой поверхности.
2. Заготовка должна размещаться под гидроцилиндрами, категорически запрещается помещать и прессовать заготовку между гидроцилиндрами и заготовки разной высоты, чтобы избежать серьезных повреждений пресса.
Конструктивные особенности
КАРКАС СТАНКА
Каркас станка сварен и из листов прокатной стали, обработан антикоррозийным средством против ржавления.
Одним из этапов производства каркаса является «старение металла» (когда он находится под длительным вибрационным воздействием), в связи с чем происходит перераспределение напряжений. Каркас становится стойким к деформации, срок службы увеличивается.

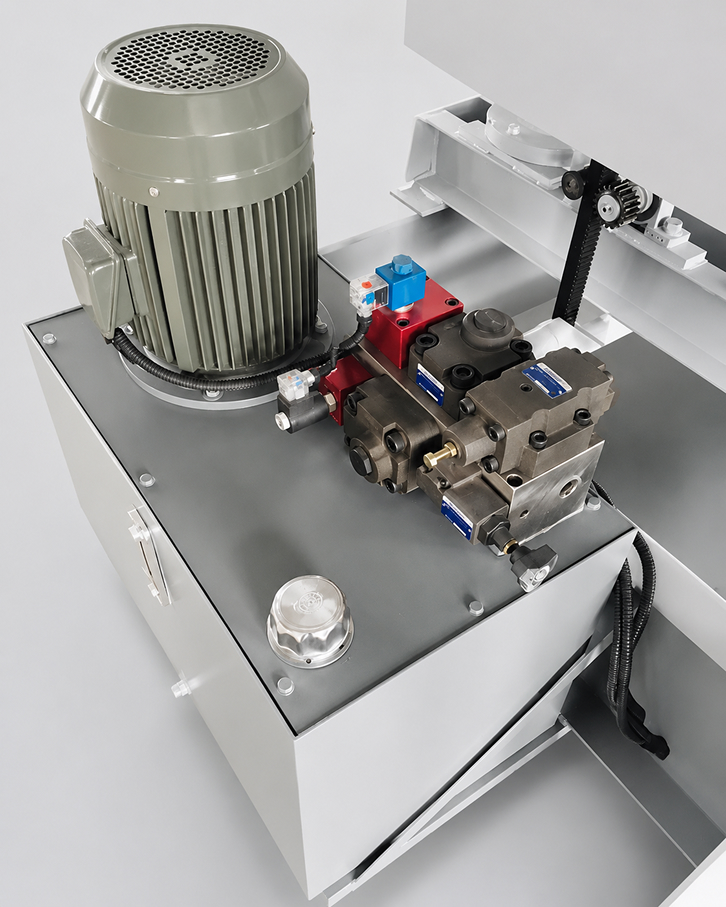

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Двигатель гидравлической системы со сниженным уровнем шума и воз-душным охлаждением. Помпа по-гружена в емкость гидросистемы.
ПУЛЬТ УПРАВЛЕНИЯ
Простая и понятная панель управления. Оснащена таймером давления, терморегулятором, так же оснащена кнопкой аварийной остановки.

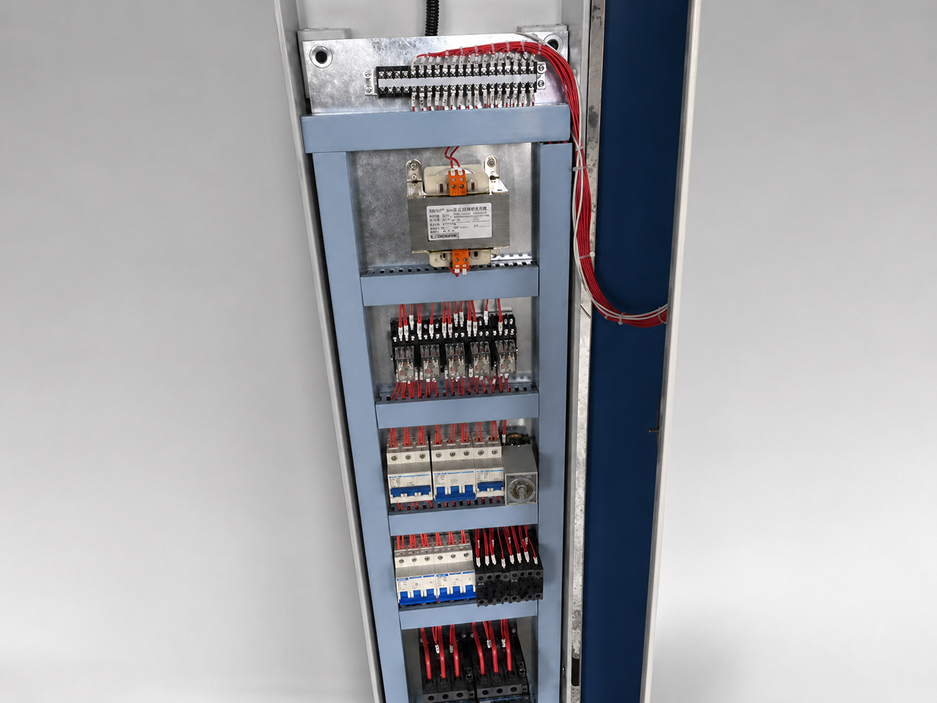

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Электрические компоненты от проверенных мировых производителей, промышленной серии. CHNT и Siemens.

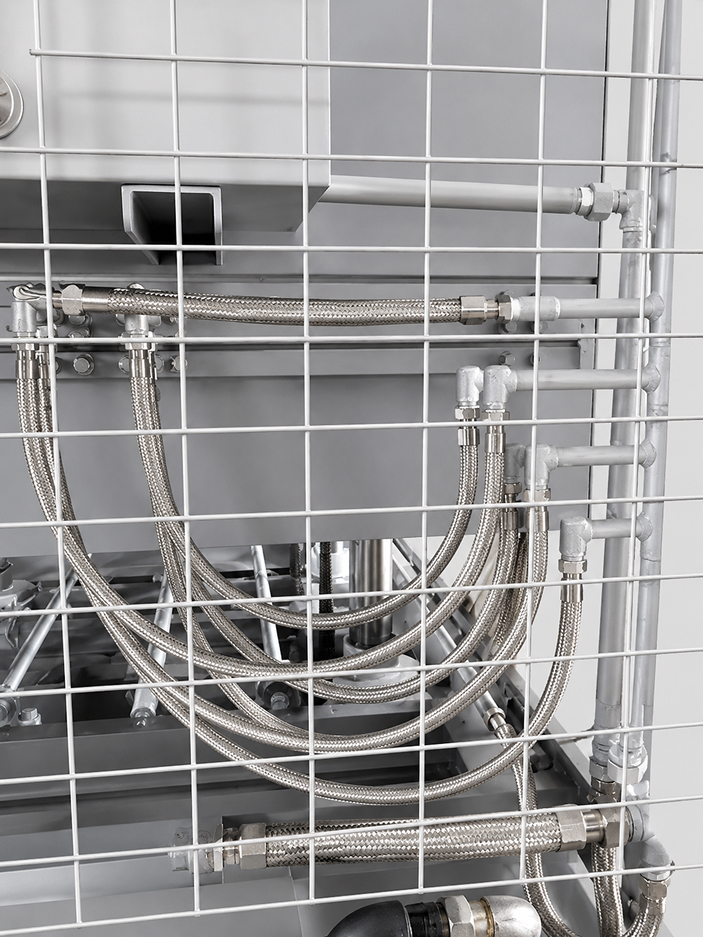

СИСТЕМА НАГРЕВА
Пресс укомплектован электро-нагревом, помпой для циркуляции масла, трубопроводами и расширительным бачком. Максимальная температура теплоносителя до 140 °С. Для удобства обслуживания на бойлере смонтирован кран слива теплоносителя.
РАБОЧИЕ СТОЛЫ
Независимо от кол-ва пролетов, все столы имеют высокую жесткость, что позволяет получить несколько качественных изделий, за один цикл прессования.
СИСТЕМА СТАБИЛИЗАЦИИ
Пресс укомплектован системой зубчатых реек и боковыми направляющими, обеспечивающими параллельность подъема/опускания плит.
-
Артикул
02-0680 -
Размер плиты, мм
3000*1300*42 -
Максимальное раскрытие плит, мм
100 -
Мощность двигателя масляного насоса, кВт
2,2 -
Усилие прессования, т
120 -
Количество гидроцилиндров, шт
8 -
Максимальная температура теплоносителя, град
140 -
Мощность двигателя гидростанции, кВт
7,5 -
Мощность нагревательных элементов, кВт
37,5 -
Диаметр масляного цилиндра, мм
100 -
Количество пролетов
5
Документация
MAAS-120T_3.pdf
PDF (1.187633 MB)Транспортные данные
Габаритные размеры, мм: 4000*1700*2100
Вес, кг: 8000
